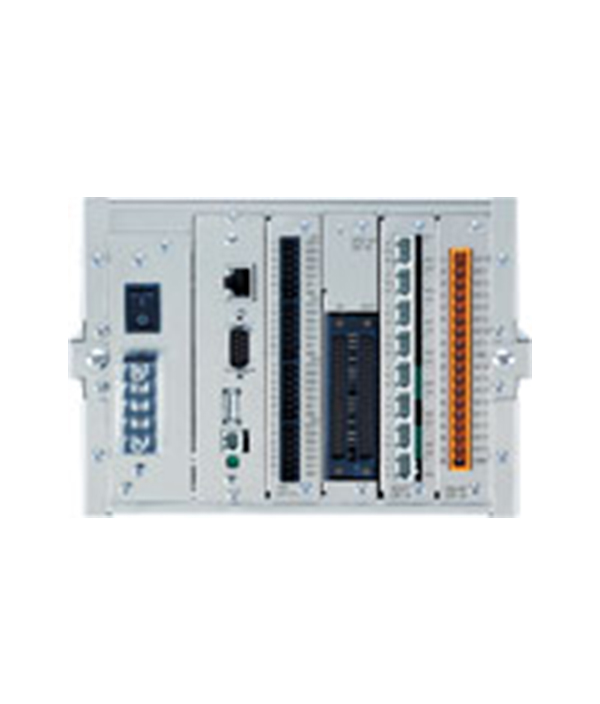

AD- 4820由微处理机、操作系统、各类通信接口、选配各类信号输入/输出模块集测量监视,PLC控制于一体的全功能控制设备,具有结构紧凑、体积小、容易维 护、操作简单、性能稳定等特点，同时具备了在线测量、实时控制以及显示操作功能，满足各类工业领域称重、测量及控制的要求,具有程序设计及图形界面功能。

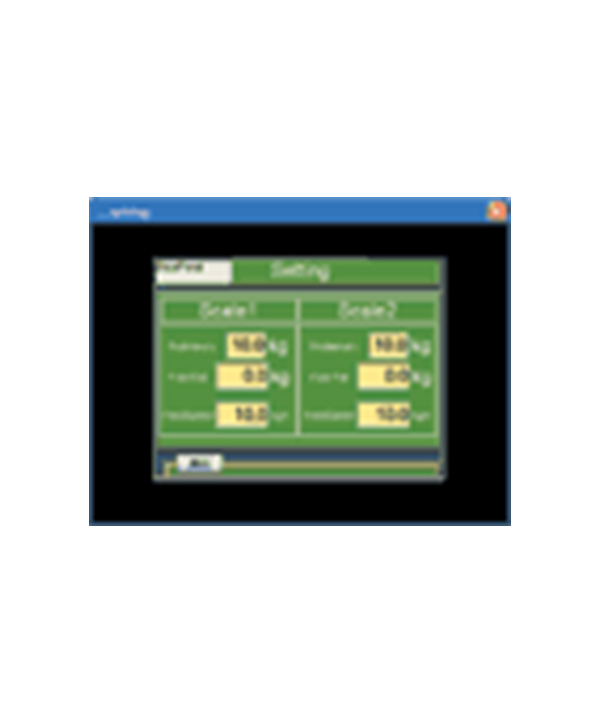

可使用AD-4820编写程序，步序并显示于屏幕。丰富的I/O板(最多可扩展4块)意味着它可以建立起大型复杂的称重系统，可以节省空间减少成本。

规格

显示

STN 5.7 英寸彩色液晶触摸屏

防水保护(IP-65)

CPU 板

SH4 处理器,RT-OS 操作系统,64MB SD 存储器,64MB 内存

标准接口

LAN(以太网)(10Base-T),RS-232C/422/485,USB,RUN output

特殊I/O接口板(最多4个扩展槽)

传感器输入,模拟I/O,脉冲输入,数字I/O,继电器输出等。

电源 AC85V-250V 50/60Hz 约 30VA

单位(WxHxD) 192x144x191mm

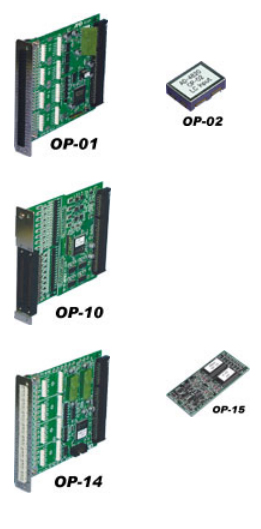

可选配件

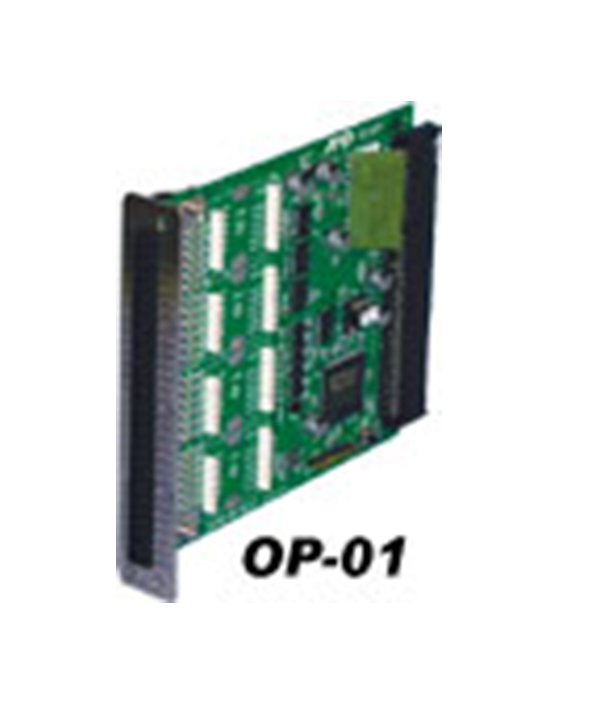

AD-4820-01 (模拟输入接口板)

AD-4820-02 (传感器输入模块)

AD-4820-03 (4-20mA模拟输入模块)

AD-4820-04 (0-10V模拟输入模块)

AD-4820-05 (0-10mV模拟输入模块)

AD-4820-06 (RTD(PT100)传感器输入模块)

AD-4820-07 (热电偶输入模块)

AD-4820-10 标准 I/O 板

AD-4820-12 DO64 板

AD-4820-13 继电器输出板

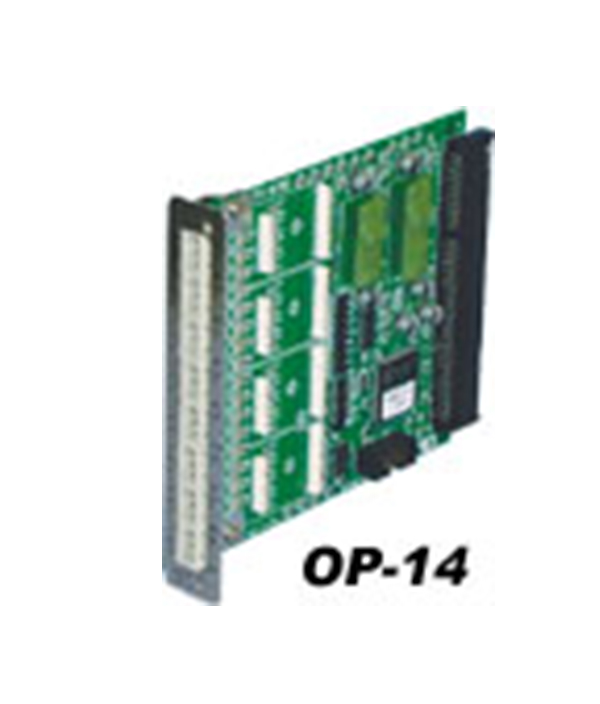

AD-4820-14 模拟输出接口板

AD-4820-15 4-20mA 模拟输出模块

AD-4820-16 0-10V 模拟输出模块

AD-4820-20 串行接口板
